H20PN系列汇聚设备







产品概述

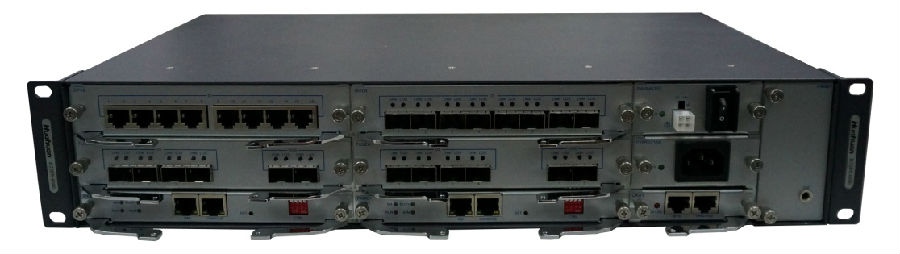

    H20PN-2000设备是华环电子开发的HUBPTN汇聚设备,采用可扩展式插卡设备,共10个槽位,其中2个交换/主控槽位、4个通用槽位、2个电源槽位、1个外时钟槽位和1个风扇槽位。在电信运营商集客(大客户)接入应用领域,主要用于接入机房和用户总部,实现多点的业务汇聚、承载网设备端口的扩展和用户总部业务的落地;在其他领域可作为分组传输设备组网应用,支持环形网、星型网和链型网等多种拓扑结构,具有设备体积小、容量大、端口多等特点。



功能特性

    以太网L2特性:

Ø  支持MAC地址表控制:支持静态、动态MAC地址学习,支持基于端口、VLANVSIMAC地址限制,支持基于黑白名单的MAC地址过滤;

Ø  支持VLAN802.1Q:支持4096个并发VLAN,支持AccessTrunkHybrid模式;

Ø  支持QinQ:支持基本QinQ、灵活QinQVLAN转换;

Ø  支持风暴抑制:支持对广播报文、组播报文和未知单播报文的抑制;

Ø  支持环路检测:基于端口和VLAN

Ø  支持环回控制:基于端口、MAC地址、C_tig标签、S_tig标签、IP地址;

Ø  支持生成树:STPRSTP

OAM特性:

Ø  支持EFM802.3ah

Ø  支持CFM802.1ag/Y.1731

Ø  H20PN-2000支持MPLS-TP OAM:符合G.8113.1标准,支持PWLSP和段层的OAM

MPLS-TP特性:

Ø  支持MPLS-TP基本功能;

Ø  支持静态PWLSP配置;

Ø  支持L2VPNE-LINEE-LANE-TREE

可靠性特性:

Ø  支持交换单元的1+1板间保护;

Ø  支持主控单元的1+1板间保护;

Ø  支持供电电源的1+1板间保护;

Ø  支持基于LACP协议的端口间保护;

Ø  支持G.8031/G.8131线性保护;

Ø  支持G.8032/G.8132环网保护;

QoS特性:

Ø  支持ACL:支持出/入双向控制,支持基于端口、MAC地址、C_tig标签、S_tig标签、CoS标签、IP地址、DSCP/ToS标签、MPLS标签进行分类;

Ø  支持QoS:支持基于端口、MAC地址、C_tig标签、S_tig标签、CoS标签、IP地址、DSCP/ToS标签、MPLS标签、TCP/UDP端口号的流分类,支持流限速、流重定向、流重标记、流镜像。支持基于SPWRRDRRSP+WRRSP+DRR的队列调度;

Ø  支持限速:基于端口、VLAN、端口+VLAN

CES特性:

Ø  支持基于SAToP协议的CES业务;

Ø  支持L2UDPMPLS封装格式;

Ø  支持的TDM业务时钟模式:本地钟、自恢复钟、TDM端口环回时钟、差分时钟、外时钟;

Ø  支持内置E1误码仪;

同步特性:

Ø  支持同步以太网(Sync_E),支持12MHz/2Mb外时钟输入/输出接口;

Ø  支持1588 PTP时钟同步协议,支持11PPS+ToD时钟接口。



技术参数

可选板卡说明

主控/交换盘

分组接口盘

10GX接口盘

GX接口盘

GE接口盘

FX接口盘

FE接口盘

CES

E1仿真盘

STM-1仿真盘

时钟盘

风扇盘

电源盘

直流-48V电源盘

交流220V电源盘
