H20PN系列接入设备









产品概述

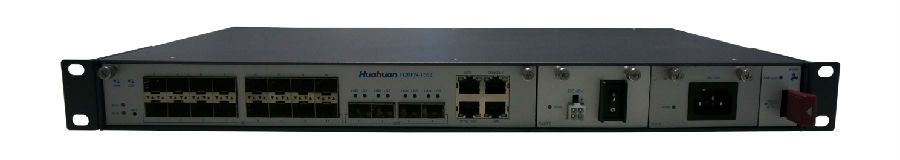

    H20PN-161系列设备是华环电子开发的末端接入型PTN设备,采用1U 19英寸标准机箱。基于PTN承载网承载集客(大客户)专线业务时,H20PN-161系列设备主要应用于用户网点。组网方式支持与PTN承载网设备NNI接口直接对接方式,同时支持我公司分组汇聚设备下挂的组网方式,支持电信级的OAM和业务保护。



功能特性

    以太网L2特性:

Ø  支持MAC地址表控制:支持静态、动态MAC地址学习,支持基于端口、VLANVSIMAC地址限制,支持基于黑白名单的MAC地址过滤;

Ø  支持VLAN802.1Q:支持4096个并发VLAN,支持AccessTrunkHybrid模式;

Ø  支持QinQ:支持基本QinQ、灵活QinQVLAN转换;

Ø  支持风暴抑制:支持对广播报文、组播报文和未知单播报文的抑制;

Ø  支持环路检测:基于端口和VLAN

Ø  支持环回控制:基于端口、MAC地址、C_tig标签、S_tig标签、IP地址;

Ø  支持生成树:STPRSTP

OAM特性:

Ø  支持EFM802.3ah

Ø  支持CFM802.1ag/Y.1731

Ø  支持MPLS-TP OAM:符合G.8113.1标准,支持PWLSP和段层的OAM

MPLS-TP特性:

Ø  支持MPLS-TP基本功能;

Ø  支持静态PWLSP配置;

Ø  支持L2VPNE-LINEE-LANE-TREE

可靠性特性:

Ø  支持供电电源的1+1板间保护;

Ø  支持基于LACP协议的端口间保护;

Ø  支持G.8031线性保护;

Ø  支持G.8032环网保护;

Ø  支持PW 1:1保护和LSP 1:1保护;

QoS特性:

Ø  支持ACL:支持出/入双向控制,支持基于端口、MAC地址、C_tig标签、S_tig标签、CoS标签、IP地址、DSCP/ToS标签、MPLS标签进行分类;

Ø  支持QoS:支持基于端口、MAC地址、C_tig标签、S_tig标签、CoS标签、IP地址、DSCP/ToS标签、MPLS标签、TCP/UDP端口号的流分类,支持流限速、流重定向、流重标记、流镜像。支持基于SPWRRDRRSP+WRRSP+DRR的队列调度;

Ø  支持限速:基于端口、VLAN、端口+VLAN

同步特性:

Ø  支持同步以太网(Sync_E),支持12MHz/2Mb外时钟输入/输出接口;

Ø  支持1588 PTP时钟同步协议,支持11PPS+ToD时钟接口。



可选设备参考

型号

简介

H20PN-161-4GX.4GE-SP

4×GX+ 4×GE+ BITS+1PPS&TOD+NM+Console

H20PN-161-4GX.4GE.8E1-SP

4×GX+ 4×GE+4×E1+BITS+1PPS&TOD+NM+Console
