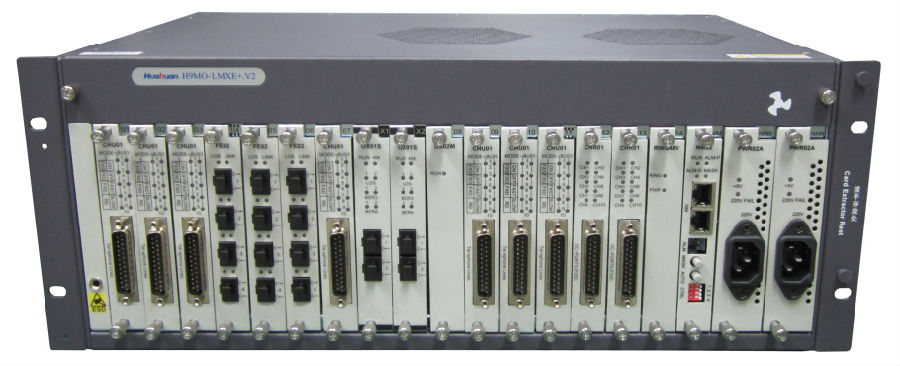

H9MO-LMXE+系列设备





设备简介

H9MO-LMXE+是华环电子推出的综合业务传输接入一体化设备。H9MO-LMXE+综合业务传输接入一体化设备(以下简称H9MO-LMXE+)采用SDH和以太网双总线的架构,集成了SDHTDM、以太网三种上联方式以及以太网、TDMPCM等多种支路业务于一体。H9MO-LMXE+既具备大容量的传输能力,又具备丰富的业务接口,同时它体积小、功耗低、可靠性高、便于统一网管,可以最大限度地为用户节省空间和成本,创造价值。H9MO-LMXE+可以广泛应用于部队、电力、铁路、石油、水利、公安等诸多行业。传送专网中的特有数据信号(监控、远动、告警)、内部电话(调度、行政)等业务。

H9MO-LMXE+提供多种上联方式:

l  提供多种速率(最高2.5G)光接口的上联方式;

l  提供E1接口上联方式;

l  提供以太网接口上联方式。

H9MO-LMXE+提供多种类型的业务接入:

l  提供以太网业务的接入,包含交换型、通道型以太网,FE/GE接口;

l  通过E1E3DS3接口提供PDH业务的接入;

l  提供低速数据业务的接入,包含V.35X.21EIA-530N×64k同步数据、RS-232V.24/V.28RS-422RS-485/V.11异步数据,及G.703 64K同向数据接口;

l  提供PCM语音业务的接入,包含FXOFXS、热线、磁石及二/四线音频等各种话路接口。

设备特点

1、完备的组网能力

l  支持多种组网方式,包括链形网、星形网和具备自愈能力的环形网;

l  支持通过光接口与传输网互联;

l  支持通过N×E1接口与传输网互联;

l  支持通过以太网接口与分组交换网(PSN)互联,采用电路仿真技术实现TDM业务的接入。

2、  TDM业务全继承

支持多种业务接口。

l  支持TDM/PSTN下的各种传统专线业务;

l  支持的专线业务主要有:POTS、二/四线音频、E&MV.35EIA-530X.21RS-232/ RS-422/RS-485/V.24TDM等。

3、  完善的保护方案

支持多种保护机制。

l  网络保护

设备支持多通道业务保护、自愈环保护,同时可以通过双上联实现业务在不同传输网间的保护;

l  业务保护

可实现基于VC-12/VC-3/VC-4级别的SNCP保护,PCM系列单盘的E1 1+1保护及E1监控通道的保护。同时网管盘损坏、拔除或更换均不影响现行业务;

l  设备保护

支持交叉矩阵和时钟单元的1+1保护、交叉主控盘内或盘间的1+1保护、SDH盘内或盘间的1+1保护、电源盘的1+1保护。

4、  高效便捷的维护管理能力

l  丰富的网管告警信息查询和统计功能,便于发现、分析和排除故障;

l  支持多种环回方式,便于设备的开通、维护和故障排除;

l  支持内置的误码测试仪,可快速定位故障、优化线路质量;

l  支持所有业务单盘热插拔,及支持远程在线升级。

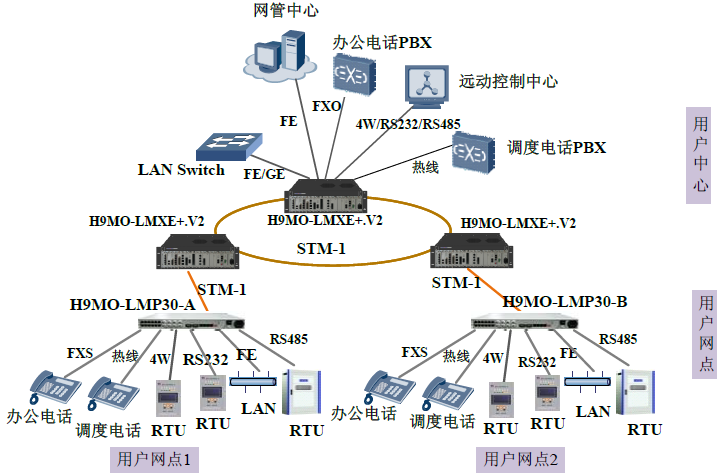

典型应用
