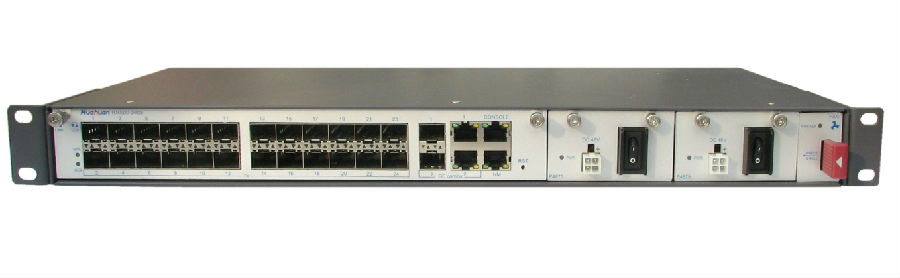

H18EDD-2402B型以太网汇聚设备

产品概述

H18EDD-2402B型设备是华环电子开发的一款分组汇聚设备，采用1U 19英寸机箱，支持2个千兆Combo接口、24个百兆光接口、1个NM接口和1个Console接口，采用增强型以太网技术，性价比高。在集客（大客户）接入领域末端接入侧，采用UNI的方式与PTN/IPRAN承载网设备对接，可实现PTN/IPRAN承载网设备的端口扩展，支路侧接智能型光纤收发器实现用户网点的接入；单台H18EDD-2402B型设备即可实现集中式光纤收发器机框加二层交换机的应用方式，即节约了机架空间，同时更便于维护，节约了建设成本。

功能特性

Ø 支持MAC地址表控制：支持静态、动态MAC地址学习，支持基于黑名单的MAC地址过滤；

Ø 支持VLAN（802.1Q）：支持4096个并发VLAN，支持Access、Trunk和Hybrid模式；

Ø 支持QinQ；

Ø 支持风暴抑制：支持对广播报文、组播报文和未知单播报文的抑制；

Ø 支持基于端口的环路检测；

Ø 支持基于端口的环回控制；

Ø 支持生成树：STP、RSTP；

Ø 支持EFM：802.3ah；

Ø 支持供电电源的1+1板间保护；

Ø 支持基于LACP协议的端口间保护；

Ø 支持ACL：支持基于端口、MAC地址、IP地址的入口方向控制；

Ø 支持QoS：支持基于端口、MAC地址、C_tig标签、CoS标签、IP地址、DSCP/ToS标签的流分类，支持流限速、流重定向、流重标记、流镜像。支持基于SP、WRR、SP+WRR的队列调度；

Ø 支持端口的限速，最小颗粒密度65K；

技术参数

基本信息
工作环境	环境温度	-10℃～50℃
工作环境	相对湿度	0～90%（非凝结）
电源要求	输入电压	直流：-36V～-72V 交流：165V～265V
电源要求	整机功耗	≤32W
物理参数	机箱尺寸	宽×深×高：480mm×258mm×44mm （带挂耳）
物理参数	设备质量	≤5.1Kg（满配）
