【方案背景】

n  政企专线业务需求变化趋势

Ø   业务IP化

Ø   带宽需求激增，从“K”级到“M”级再到“G”级

Ø   1000M大颗粒业务需求增速明显

Ø   云专线需求持续增长

Ø   视频监控等实时业务增速明显

Ø   网络扁平化进程加速

Ø   性能需求差异化明显

n  OTN技术承载专线业务的难点

Ø  OTN技术承载100M以下的小颗粒专线业务时带宽利用率低，网络资源浪费严重

Ø  现网OTN设备小颗粒电交叉单元成本高，承载网扩容建设投资大

Ø  现网OTN设备在规格、功能、性能等方面参差不齐，基于现有的OTN承载网难于规划统一可行的业务承载方案

Ø  端到端业务配置效率低，业务调度缺少灵活性

【方案示意】

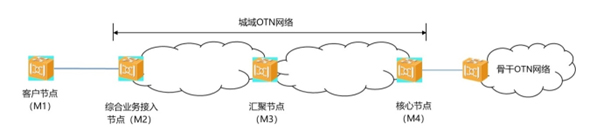

n  华环公司OTN产品在政企客户专线组网中的定位

华环公司产品主要部署于综合业务接入结点、客户节点。

n  OTN承载政企客户专线组网

【方案说明】

组网方案

Ø  客户侧总部节点：部署大业务量的插卡式设备（3U/5U），可以支持320G ODU/PKT/OSU/VC交叉，支持多端口GE、10GE、STM速率

Ø  传输侧：支持各主流厂家的OTN传输网络

Ø  接入侧：部署的插卡式设备（2U/3U），NNI侧支持OTU2、OTU4，UNI侧可以支持多种业务接入包括OTU1、OTU2、10GE、GE、STM-1/4-16等业务类型

Ø  客户侧分支节点：部署的OTN盒式终端设备、SDH终端设备、智能光纤收发器设备

设备方案

我公司有针对性的开发了接入型OTN设备，通过部署上述设备可以有效解决现有OTN技术承载政企专线业务的难点：

Ø  接入型OTN设备集成EoS封装和VC交叉功能、OSU封装和交叉功能以及分组标签交换功能。对于小颗粒刚性通道业务，先通过EoS封装和VC交叉进行业务汇聚，再将汇聚后的业务通过ODUk容器承载；或者先通过OSU容器进行业务封装，再将OSU帧支持映射到OTN的OPU中。对于小颗粒弹性通道业务，先通过分组交换进行业务汇聚，再将汇聚后的业务通过EoO封装适配到ODUk容器中传输。从而提高了OTN管道的带宽利用率。

Ø  接入型OTN设备与OTN承载网设备对接，可以进行VC级别和ODUk级别的业务调度，对现网的OTN承载网适配性好，可以与高端P-OTN设备、M-OTN设备，以及传统OTN设备进行对接；

Ø  接入型OTN设备同时内置PPPinHDLC封装的GCC DCN网管通道和GFP封装的VC12 DCN网管通道，保证在任何情况下该设备的DCN网管通道都能穿过OTN承载网到达SDN控制器平台，从而打破OTN承载网厂家的技术壁垒，实现跨厂家的业务端到端开通。

【方案特点】

Ø  大带宽：电层最大速率OTU4，光层支持40波WDM

Ø  低时延：刚性管道传输，业务传输延时低至0.4ms

Ø  高精度：支持2M/1588V2/SYNCE等实时时钟功能

Ø  高灵活性：支持OTN/SDH/分组平面间业务任意接入与调度

Ø  OSU特性：支持光业务单元OSU，对2M-10G灵活映射

Ø  易管控：提供光监控通道和电监控通道

Ø  低成本：单体和板卡式设计，灵活组网降低建设成本

Ø  低功耗：多种传输平台合一，显著降低功耗

Ø  统一管控：开放的南北向接口，支持统一管控

【方案优势】

Ø  支持大带宽、2M-10G多业务接入

Ø  ODUk/PKT/OSU/VC统一交叉交换方式，兼容现网MSTP/IP/MPLS，平滑升级到OTN，可与其他厂商OTN设备组网

Ø  ODUk/PKT/OSU/VC交叉交换容量高达320G，并可平滑升级到800G

Ø  支持高速100G/OTU4接口上联汇聚

Ø  可实现与各厂商汇聚层或核心层设备对接互通

Ø  对汇聚层各厂家开放南北向接口，对各厂家开放解耦，实现统一管控

Ø  网络维护简单智能

Ø  可根据用户需求增加定制化功能，打造用户精品通信网
