某地市电力配网通信承载网解决方案
【方案背景】
目前已经建设的配网自动化系统接入层网络的通信方式全部采用光纤通信。具体技术选择原则如下:
1. 实现“三遥”功能的终端设备点,全部采用光纤通信方式;对于光纤不能到达或者难于建设的偏远终端节点可考虑采用载波通信方式,作为光线通信的补充;
2.光缆建设分三层建设,即通信子站、通信汇聚站和通信终端接入站,其中通信子站,通信汇聚站光缆规划48 芯,通信汇聚站和通信终端接入站的光缆为24 芯。
3.光纤通信方式采用工业级物理隔离智能型SDH技术。可以和电力主干的MSTP通信设备无缝对接;通信介质抗干扰能力强、通信业务层次明晰、实时性强;实现统一网管且网管功能强大;实现自动化、抄表、视频等不同归口业务的数据在同一网络承载,而且可以实现其它技术无法实现的的完全物理隔离;组网灵活,保护能力强;所有业务结构都为端到端,拓扑简单,也与电网通信的专线化要求相符。

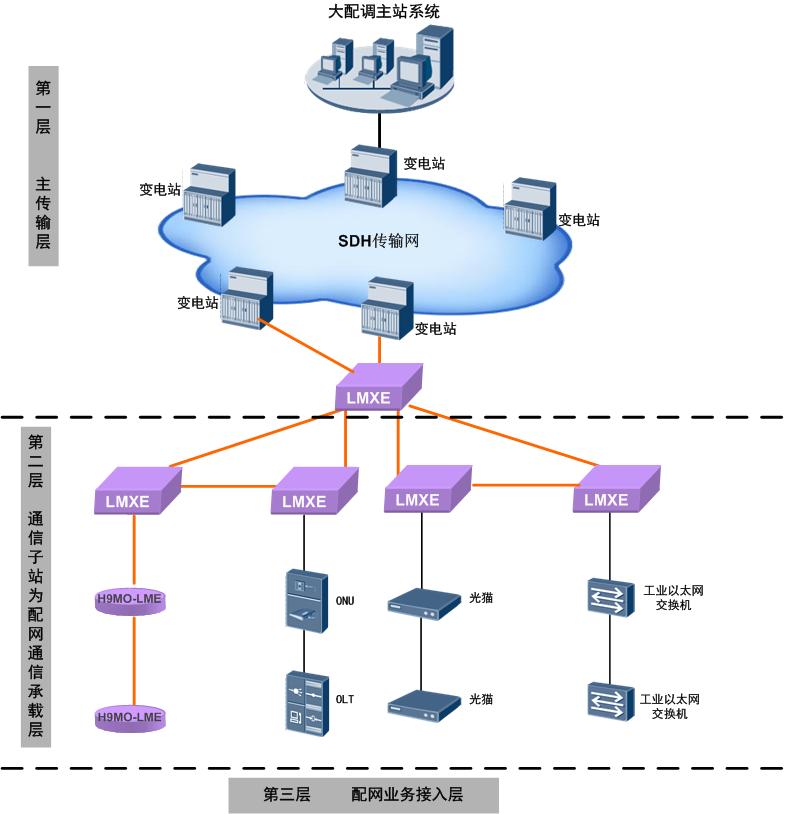

【方案示意】
【方案说明】
在变电站直接通过STM-1/STM-4/STM-16光接口接入主网SDH环网,通信子站配置华环公司的H9MO-LMXE设备完成不同业务的时隙调配,通过位于调度中心的SDH汇聚同类型业务,不同类业务由不由以太网汇聚板完成,从而实现业务的物理隔离。
开闭所配置华环公司开发的H9MO-LMFIT设备,环网柜采用工业级H9MO-LME设备或光猫或EPON或工业交换机组成环网,就近接入通信子站配置的H9MO-LMXE设备。
变电站在配网中是接入节点,是汇聚各电力配网节点的业务。它的要求是光方向要多,保护能力要强。方案配置H9MO-LMXE是最新一代MSTP架构的MSAP多业务接入平台。该平台基于TDM和IP双核心设计,是为城域网接入层解决传统TDM业务及以太网数据业务接入而设计的MSAP/MSTP汇聚型设备。设备可在线路侧配备4个STM-1、STM-4或STM-16汇聚光接口,将各支路方向业务汇聚到上行SDH信号或者将以太网业务汇聚到GE接口中,同时配有14个支路侧插卡,提供多达28个STM-1支路光接口,支持14个支路环网,每个环网按照每个站点10M带宽分配,可连接15个站成环。能够满足电力配网对不同级别带宽及多业务接入的需求。
开闭所是配网在的骨干节点,根据光方向和容量的要求可选择配置H9MO-LMXE设备,也可以配置H9MO-LMFIT设备。网络型设备H9MO-LMFIT设计灵活,功能强大。1U机箱的插卡设计,具有4个通用插槽,可以提供光卡、以太网卡、V.35卡,E1卡和 E1时隙交叉卡等多种板卡选择,用户可以根据实际业务需要灵活选择对应的接口方式。可用作汇聚设备、ADM设备或TM设备,构成星形、链形、环形、网孔形等各种复杂拓扑。
【方案特点】
Ø 同网承载的不同业务完全物理隔离
SDH是TDM技术,通道完全物理隔离是其基本特性。电力MIS系统、SCADA系统、抄表、营销、监控属于不同的部门管理,技术要求不同业务要物理隔离。在目前实现的方案中,不论是EPON,还是工业以太网交换机都实现不了不同业务的物理隔离。
Ø 实现工业级可靠性
工业级的隔离型智能SDH设备,采用完全的工业通信设计及生产标准,专业应对恶劣的现场环境,工作温度范围-40℃~85℃,多种电压等级可供选择,抗电磁干扰,IP40的防护等级(有多种防护等级可选),保证在恶劣环境中设备能正常运行。
Ø 技术先进且成熟
SDH网络已大规模应用于电力系统,是光纤通信采用的最重要的技术手段。以SDH传输组建配电通信网可以和电力调度通信设备无缝对接,不仅通信介质抗干扰能力强、通信业务层次明晰,而且可以实现统一网管。
Ø 具备良好的兼容性和系统扩展性
由于采用标准网络通信协议,网络在实现扩容或接入其他网络系统的时候非常容易,兼容性良好,使用户可以方便的进行平滑扩容,不影响用户的在线使用。
由于整个系统是利用先进的MSTP技术实现的,可以为用户日后的其它业务开展提供良好的扩展性,例如视频监控等。
Ø 灵活的组网方式和保护能力
SDH可以实现复杂的网络结构,如双归网络、星型网络、环型网络。系统倒换时间小于50MS。对于保护公认是目前保护能力最强和最完善的网络,其它EPON及工业以太网交换机虽然也具有一定程度的保护能力,但相对SDH来说,来逊色很多。
Ø 统一的网络管理系统
SDH设备提供CS架构的网络管理系统,能方便将网络管理数据在中心统一管理,并在各个分局实现不同的客户端进行管理,并通过不同的管理用户级别,分享不同权限,保证网络系统的安全性。
