XX市移动大客户分组专网

【方案背景】

随着某市移动大客户业务接入的规模和容量不断扩大,原有网络已逐渐不能满足业务发展和维护需求,为解决维护压力大、传输资源紧缺等问题,华环公司给出了利用H9MO-LMXE设备自组大客户汇聚接入网的方案。由于大客户专线业务主要集中为以太网业务,先期搭建的汇聚接入承载网为全分组架构,未来根据发展情况可在已部署设备上增加SDH资源,实现双平面接入承载的功能。


【方案说明

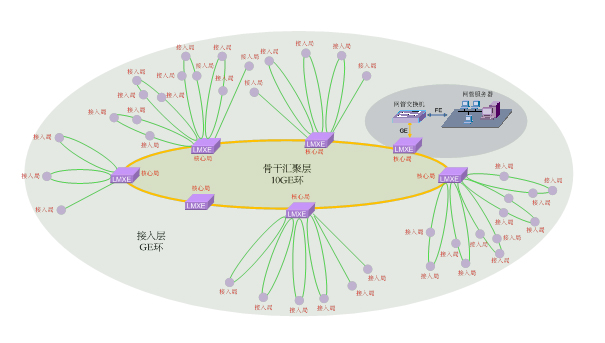

核心局搭建10GE骨干汇聚环,由骨干汇聚环下挂接入局,根据专线分布集中度,布置多个接入局,未来的大客户专线均由接入局接入。接入局与所接入的骨干节点间组成GE接入环网。每段互联的光纤链路经由DWDM设备的波分通道实现。客户网点布置接入设备如智能光纤收发器等,上联对接接入局传输资源,实现专线接入。

全网建成后,提供完善的大客户L2VPN专线接入方案,可以很容易的开展EP-LINE、EVP-LINE、EP-LAN、EVP-LAN、EP-TREE、EVP-TREE等业务,可以通过QoS调度实现各类客户业务接入的感知、分类、限速、精细化管理和调度。同时网络提供完善的OAM功能,为日常网络和业务的分析、预测、测试和故障管理提供有效的维护手段。

【方案特点

>       专网专用:

传输层采用“城网直通车”汇聚平台自组10G大客户传输网,完全独立于现有传输网络,缓解了大客户业务带来的本地网承载压力。网络层次清晰,架构简洁。

>       双核心承载:

传输层采用“城网直通车”汇聚平台自组环的布局方式,可实现SDH、PTN双网共存的模式。为大客户接入特别是金融业客户接入,提供了SDH接入平台的要求,并缓解了目前SDH本地网的压力。

>      开通部署能力:

利用专用的自组传输网络,可实现用户网点光收至客户中心汇聚节点的端到端业务配置,方便快捷。

>       业务扩展能力:

普通客户网点设备本地提供4路FE接口,未来新增其它以太网业务时无需更换设备,可利用冗余接口直接部署。对新增TDM类业务亦可通过增配SDH类支路板卡和配套接入设备完成业务部署。

>      带宽升级能力:

汇聚层10GE容量接入层GE接入容量,客户侧FE接入容量,无需更改用户侧设备,可完成在已部署资源基础上实现快速部署、平滑升级。

>      安全性能:

全程光口对接,专线专享。利用QinQ方式无需知晓客户私有VLAN信息,允许用户自行规划VLAN,提高用户对业务保密性安全性的体验。

>       可靠性能

关键板件冗余配置,构建10GE骨干汇聚环网和GE接入环网启用LSP1:1保护,提高网络的可靠性。

>       QoS机制

根据不同用户采用灵活接入和保护形式,提供差异化服务,满足用户的接入需求。

>       维护性能

全连接式网管,配合section层、tunnel层、PW层及业务级别的OAM机制,可快速有效地完成故障定位和性能监测。

>       经济性能:

设备、板卡、接口高度统一,减小维护压力,分摊备件成本,从而进一步降低专线建设投资。

>      网管平台:

网管软件采用C/S架构,采用GUI设计,友好的人机交互界面,软件界面友好,操作简单,功能丰富完善的报表功能科支持某种类型专线或者某个客户专线运行数据的集中导出,对客户拜访提供支持,提高客户感知。
